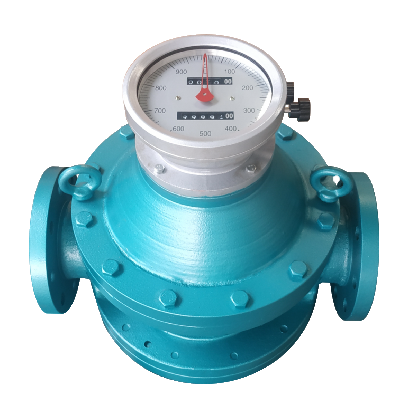

橢圓齒輪流量計工作原理▼▼▼
橢圓齒輪流量計(又稱排量流量計，齒輪流量計)，在流量?jī)x表中屬于精度較高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。用于精密的連續或間斷的測量管道中液體的流量或瞬時流量.它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
橢圓齒輪流量計原理是利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量齒輪轉動次數計算累計流量，在滿足其流速要求的情況下是一款精度較高的流量計。此外，根據不同工況，橢圓齒輪流量計可以選用不同的材料（鑄鐵、鑄鋼、304不銹鋼、316不銹鋼）制造，以保障儀表的使用壽命不會因介質腐蝕而縮短。
橢圓齒輪流量計特點▼▼▼
1. 測量精度高、流量范圍寬、重復性好。
2.螺旋轉子轉動均勻，震動小、使用時間長。
3.對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量。
4.結構簡單、外形尺寸小。
5. 安裝容易，表前不需要安裝直管段。
橢圓齒輪流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 允許基本誤差 | ±0.1% 、±0.2% 、±0.5% |
| 公稱通徑 | 4～300 |
| 公稱壓力（MPa） | 鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3 鑄鋼（E）2.5、4.0、 6.3 、9.6 |
| 被測液體溫度 | 低溫型：-40～ +60℃ 常溫型-10℃～ +80℃ 中溫型-10℃～ +200℃ 高溫型-10℃～ +300℃ |
| 被測液體粘度(mPa.s) | 0.3～ 50000 |
| 管道連接 | GB/T9118-2000(中國標準法蘭)；NIST（美國標準法蘭）； BSPT（英國標準管螺紋）：NPT（美國推拔管螺紋）； |
| 輸出信號 | 脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS 支持RS232、RS485通訊（任選） |
橢圓齒輪流量計選型▼▼▼
材質選型：
橢圓齒輪流量計分為鑄鐵材質、鑄鋼材質、不銹鋼材質三個常規工藝材質。主要適用于不同介質的流量測量，如柴油各種無腐蝕液體、高壓低腐蝕液體、酸堿鹽較強腐蝕性液體。
精度等級選型：
橢圓齒輪流量計在現有流量測量中，具有較高精度等級且性價比較高因此得到很多用戶的認可和使用。默認使用的精度為0.5級，在用于結算和交接中可以訂制使用0.2級，此精度等級比絕大部分的電子數顯式流量計都要高出不少。
口徑量程選型：
口徑量程選型通常對于橢圓流量計來說小流量測量不會有什么問題，主要來源于大流量測量。我們建議使用流量計量程的20％--80％之間使用較為合適，可以滿足短時間的大流量使用。關于口徑和量程的選型主要還是看量程的需要而非口徑的對比，此點需要切記。

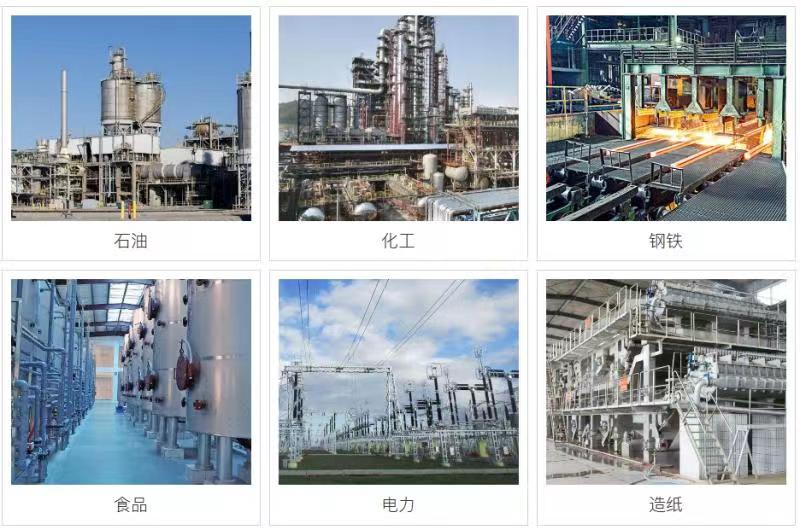

橢圓齒輪流量計應用場合▼▼▼
橢圓齒輪流量計可用于多種粘度范圍介質的測量，尤其適用于測量低粘度的介質，產品廣泛應用于石油、石化、天然氣、化工、造紙等行業，用于測量小管徑的微小流量計量。
橢圓齒輪流量計安裝▼▼▼
1、流量計前應安裝配套過濾器，且配套過濾器的出口緊接流量計的入口，兩者本體上箭頭指向與液體流向一致。
2、當被測液體含有氣體時，流量計前應安裝消氣過濾器。
3、不論管路是垂直還是水平安裝，但流量計中的橢圓齒輪應安裝成水平位置(即表度盤應與地面垂直)。
4、流量計在正確安裝情況下，如果不易看清讀數，可把計數器轉向180度或90度均可.
5、流量計在安裝前先用竹棍從出口處把橢圓齒輪推幾次，如發現不動，可以用柴油浸泡(避免出廠校驗后內存沉淀物)。
6、流量控制閥應安裝在流量計進口處，開閉閥門裝在出口處，使用開閉閥時緩慢啟動，不要突然開啟以防“水擊”現象。
7、在新管道上安裝流量計前，管道需要沖洗，沖洗時采用直管段(替代流量計位置)防止焊渣，雜物等進入流量計。
8、嚴禁用水校驗鑄鐵、鑄鋼材質的流量計。
9、流量計在使用時流量大小不得超過技術要求.流量計工作在流量50—80%為優。
10、被測液體如果具有化學腐蝕性，須選用不銹鋼材質的流量計。
我們能提供的服務▼▼▼
1、根據需求推薦選型及報價；2、產品個性化定制；3、7*24小時全國服務熱線 ；4、上門指導安裝
